电位器的选用

所属分类： 技术百科

发布时间：2025-01-18

　

电位器是一种阻值可以通过调节而变化的电阻器，又称可变电阻器。

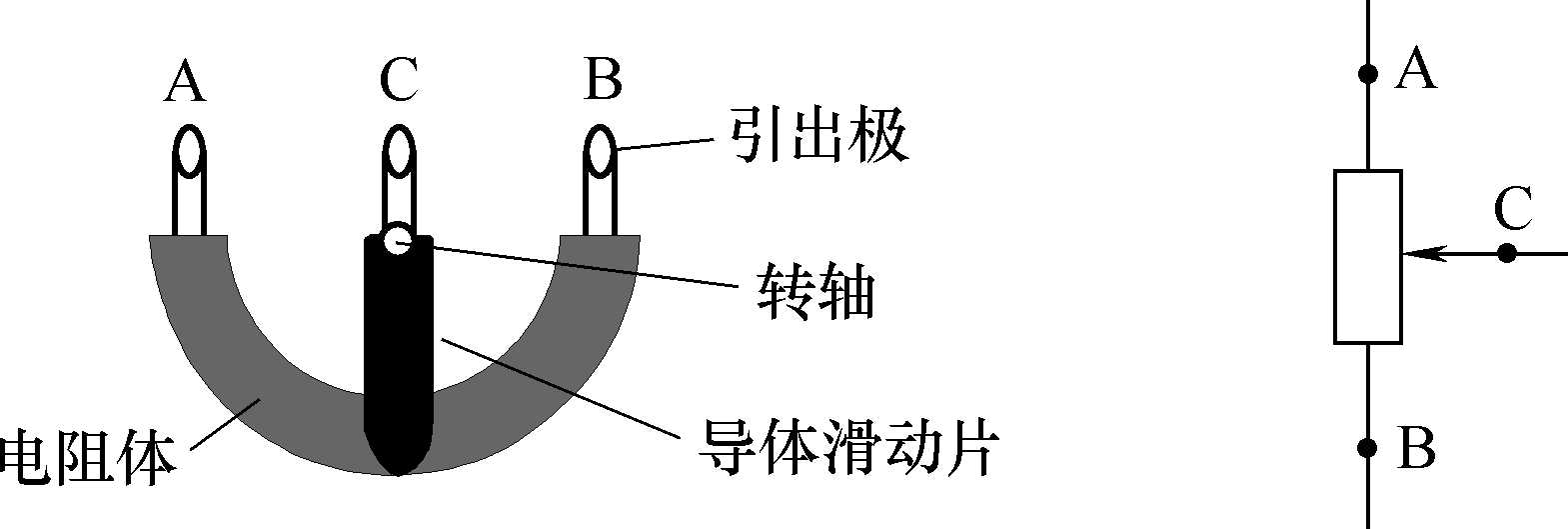

电位器种类很多，但结构基本相同，电位器的结构示意图如下：

从图中可看出，电位器有A、C、B 三个引出极，在 A、B 极之间连接着一段电阻体， 该电阻体的阻值用 RAB表示，对于一个电位器， RAB的值是固定不变的，该值为电位器的标称阻值，C极连接一个导体滑动片， 该滑动片与电阻体接触，A极与C极之间电阻体的阻值用 RAC表示，B极与C极之间电阻体的阻值用RBC表示， RAC + RBC = RAB 。当转轴逆时针旋转时，滑动片往B极滑动， RBC减小，RAC增大；当转轴顺时针旋转时，滑动片往A极滑动， RBC增大， RAC减小，当滑动片移到A极时， RAC = 0，而 RBC = RAB 。

电位器与固定电阻器一样，都具有降压、限流和分流的功能，不过由于电位器具有阻值可调性，故它可随时调节阻值来改变降压、限流和分流的程度。

电位器的主要参数有标称阻值、额定功率和阻值变化特性。

1. 标称阻值

标称阻值是指电位器上标注的阻值，该值就是电位器两个固定端之

间的阻值。

2. 额定功率

额定功率是指在一定的条件下电位器长期使用允许承受的最大功率。 电位器功率越大，允许流过的电流也越大。

3. 阻值变化特性

阻值变化特性是指电位器阻值与转轴旋转角度（或触点滑动长度）

的关系。根据阻值变化特性不同，电位器可分为直线式（X）、指数式（Z）和对数式（D），

直线式电位器的阻值与旋转角度呈直线关系，当旋转转轴时，电位

器的阻值会匀速变化， 即电位器的阻值变化与旋转角度大小成正比。 直线式电位器阻体上的导电物质分布均匀，所以具有这种特性。

指数式电位器的阻值与旋转角度呈指数关系，在刚开始转动转轴时， 阻值变化很慢， 随着转动角度增大， 阻值变化很大。指数式电位器的这种性质是因为阻体上的导电物质分布不均匀。指数式电位器通常用在音量调节电路中。

对数式电位器的阻值与旋转角度呈对数关系，在刚开始转动转轴时， 阻值变化很快，随着转动角度增大，阻值变化变慢。指数式电位器与对数式电位器性质正好相反，因此常用在与指数式电位器要求相反的电路中，如电视机的音调控制电路和对比度控制电路。

在选用电位器时，主要考虑标称阻值、额定功率和阻值变化特性应

与电路要求一致，如果难以找到各方面符合要求的电位器，可按下面的 原则用其他电位器替代：

1） 标称阻值应尽量相同，若无标称阻值相同的电位器，可以用阻

值相近的替代，但标称阻值不能超过要求阻值的 ± 20% 。

2） 额定功率应尽量相同，若无功率相同的电位器，可以用功率大

的电位器替代，一般不允许用小功率的电位器替代大功率电位器。

3） 阻值变化特性应相同，若无阻值变化特性相同的电位器，在要

求不高的情况下，可用直线式电位器替代其他类型的电位器。

  1. 在满足上面三点要求外， 应尽量选择外形和体积相同的电位器。





来源：《电子元器件选用轻松入门》蔡杏山主编-机械工业出版社
