WXD10

产品特点

● 额定功率为2瓦

● 10圈旋转数

● 精密可调

● 性能可靠

● 体积小

● 精度高

● 支持个性化定制

标称阻值范围

100Ω-100KΩ

阻值允许偏差

±5%

终端电阻

≤0.2%R 或 5Ω

接触电阻变化(CRV)

绝缘电阻

RI≥1GΩ

耐电压

101.3kPa 710V,8.5kPa 470V

绝缘强度

有效电行程

≥3600°-10°

产品详情



产品视频



电气特性



参数名称 参数指标
标称阻值范围 100Ω-100KΩ
阻值允许偏差 ±5%
线性度 ±0.5%
有效电行程 ≥3600°-10°
终端电阻 ≤0.2%R 或 5Ω
转动噪音 ≤3%R 或 3Ω
绝缘电阻 >RI≥1GΩ
耐电压 >101.3kPa 710V,8.5kPa 470V



环境特性



参数名称 参数指标
额定功率 2W@+70℃,0W@+125℃
工作温度范围 -55°C ~ + 125°C
电阻温度系数 ±100ppm/℃
温度变化 ΔR≤2%R,Δ(Uab/Uac)≤±1%
碰撞 390m/s2 ,4000cycles,R≤±1%R
振动 10-500Hz,0.75mm,或98m/s2 , 6h ΔR≤±1%R, Δ(Uab/Uac)≤±2%
气候顺序 ΔR≤±3%R,RI≥100MΩ
70°C电气耐久性 2W,1000h,ΔR≤±3%R
机械耐久性 10000周(cycles),ΔR≤±3%R
稳态温热 ΔR≤±3%R,RI≥100MΩ



物理特性



参数名称 参数指标
总机械行程 3600°±10°
起动转矩 ≤36mN.m
止挡力矩 ≤300mN.m
标准包装 20只/盒; 50只/盒



标称阻值对照表



阻值(Ω) 100 200 500 1,000 2,000 5,000 10,000 20,000 50,000 100,000
阻值代码 101 201 501 102 202 502 103 203 503 104

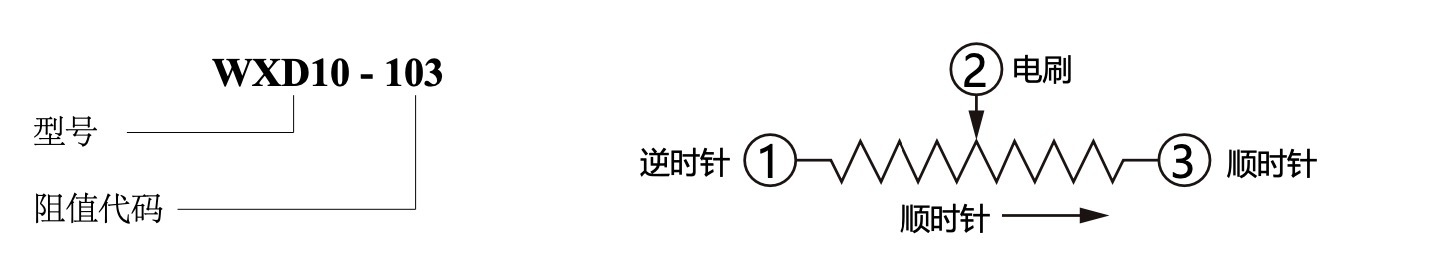

订购指南
