产品详情
产品视频
电气特性
| 参数名称 | 参数指标 |
| 标称阻值范围 | 10Ω-5MΩ |
| 阻值允许偏差 | ±10% |
| 终端电阻 | ≤±1%R或3Ω |
| 接触电阻变化（CRV） | ≤3%R或3Ω |
| 绝缘电阻 | 500Vdc 100 megohms min. |
| 耐电压 | 101.3KPa，500Vac；8.5Kpa , 250Vac |
| 绝缘强度 | 500Vac(1分钟) |
| 有效电行程 | 220° |
环境特性
| 参数名称 | 参数指标 |
| 耐焊接热 | 250°C ，10秒 |
| 额定功率(最高工作电压300V) | 70°C，0.25W;125°C，0W |
| 工作温度范围 | -55°C ~ + 125°C |
| 电阻温度系数 | ±250、±100 ppm /°C |
| 温度变化 | ΔR≤±3%R, Δ(Uab/Uac)≤±1% |
| 振动 | 20G,ΔR≤±1%R, Δ(Uab/Uac)≤±1% |
| 冲击 | 100G, ΔR≤±1%R，Δ(Uab/Uac)≤±2% |
| 70°C电气耐久性 | 1000hours@70°CRatedPower; ΔR≤±3%R |
| 机械耐久性 | 200周(cycles)、ΔR≤±3%R |

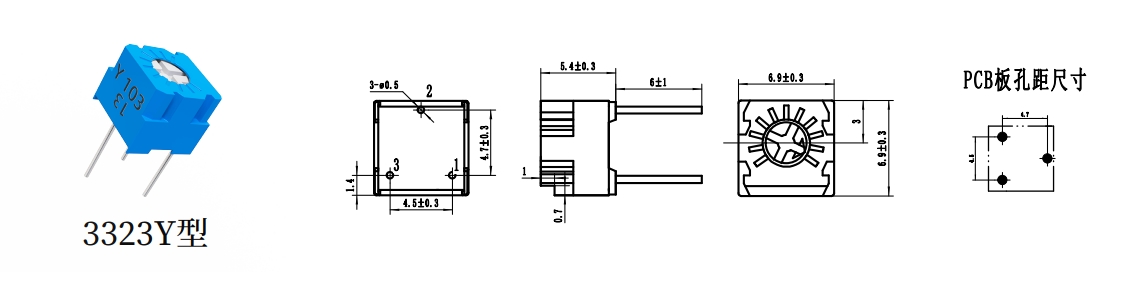

物理特性
| 参数名称 | 参数指标 |
| 总机械行程 | 250° |
| 起动转矩 | ≤25mN.m |
| 止挡力矩 | ≤35mN.m |
| 标准包装 | 50只/管 |
标称阻值对照表
| 阻值(Ω) | 10 | 20 | 50 | 100 | 200 | 500 | 1,000 | 2,000 | 5,000 | 10,000 | 20,000 | 50,000 | 100,000 | 200,000 | 500,000 | 1,000,000 | 2,000,000 |
| 阻值代码 | 100 | 200 | 500 | 101 | 201 | 501 | 102 | 202 | 502 | 103 | 203 | 503 | 104 | 204 | 504 | 105 | 205 |

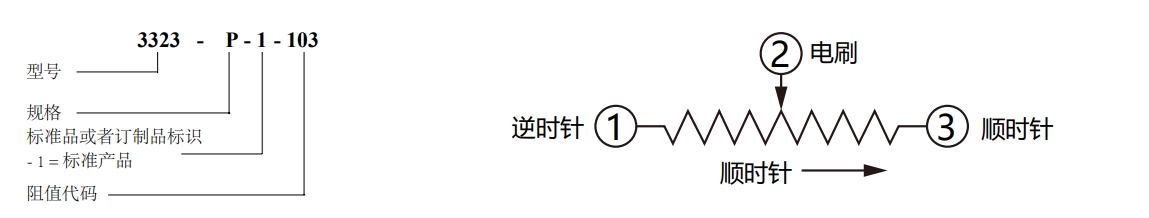

订购指南
